SPTM-230-120
Кликнете върху ред по-долу за преглед на точните параметри и BOM съдържанието отгоре или добавете директно в списъка за B2B оферта.
| Модел / SKU | Стъпала / Модул | Макс. раб. височина | Височина платформа | Нетно тегло | Експортна опаковка / Превоз | B2B офериране | Действие |
|---|---|---|---|---|---|---|---|
SPTM-230-120 |
11 стъпала | 4,3 m | 2,3 m | 98 kg | Мега камион / Контейнерно товарене | Поискай оферта | |
SPTM-440-120 |
18 стъпала | 6,4 m | 4,4 m | 134 kg | Мега камион / Контейнерно товарене | Поискай оферта | |
SPTM-650-120 |
25 стъпала | 8,5 m | 6,5 m | 171 kg | Мега камион / Контейнерно товарене | Поискай оферта |
* Стойностите на Максималната работна височина са изчислени по EN нормите чрез добавяне на ~2,0 m ергономичен обсег над нивото на стоене.
Продуктов SKU код
Обща височина на скелето (m)
Височина на платформата (m)
Работна височина (m)*
Основни габарити (cm)
Габарити със странични стабилизатори (cm)
|
Продуктов SKU код
|
Обща височина на скелето (m)
|
Височина на платформата (m)
|
Работна височина (m)*
|
Основни габарити (cm)
|
Габарити със странични стабилизатори (cm)
|
Нетно тегло (kg)
|
|---|---|---|---|---|---|---|
| SerTube SPTM-230-120 | 3,73 | 2,3 | 4,3 | 136x73 | 399x336 | 98 |
| SerTube SPTM-440-120 | 5,84 | 4,4 | 6,4 | 136x73 | 399x336 | 134 |
| SerTube SPTM-650-120 | 7,94 | 6,5 | 8,5 | 136x73 | 399x336 | 171 |
* Количествена разбивка на модулните рамки, платформи, парапети, диагонали и стабилизатори, включени във всеки код на кула.
|
Код на част
|
Схема на детайла
|
(kg)
|
(ШxДxВ mm)
|
SPTM-230-120
|
SPTM-440-120
|
SPTM-650-120
|
|---|---|---|---|---|---|---|
| SPY-200TE |
|
5,7 | 282x649x125 | 4 | 4 | 4 |
| SPY-SF132M |
|
4,2 | 730x1334x50 | 2 | 2 | 2 |
| SPY-ST122Y |
|
1,3 | 50x1398x50 | 2 | 2 | 2 |
| SPY-ST168C |
|
1,4 | 50x1677x50 | 1 | 1 | 1 |
| SPY-ST140H |
|
3,6 | 537x1398x50 | 1 | 1 | 1 |
| SPY-ST140GN |
|
5,8 | 676x1906x245 | 2 | 4 | 6 |
| SPY-S223M |
|
6,5 | 730x2234x50 | 2 | 4 | 6 |
| SPY-276PA |
|
4,1 | 244x2762x132 | 4 | 4 | 4 |
| SPY-ST123KPN |
|
12 | 600x1386x100 | 1 | 2 | 3 |
| SPY-ST120TM |
|
5,4 | 160x1839x43 | 1 | 1 | 1 |
| Общо тегло | - | (kg.) | - | 98 | 134 | 171 |
SPTM-230-120Точен брой рамки, платформи с люк, парапети, връзки, странични стабилизатори и спирачни колела, включени в избрания SKU комплект.
| Схема на частта | Компонент / Код на част | Вкл. брой | Размери на детайла (mm) | Ед. тегло |
|---|---|---|---|---|
|
|
SPY-200TE |
4 Бр. | 282x649x125 | 5,7 kg |
|
|
SPY-SF132M |
2 Бр. | 730x1334x50 | 4,2 kg |
|
|
SPY-ST122Y |
2 Бр. | 50x1398x50 | 1,3 kg |
|
|
SPY-ST168C |
1 Бр. | 50x1677x50 | 1,4 kg |
|
|
SPY-ST140H |
1 Бр. | 537x1398x50 | 3,6 kg |
|
|
SPY-ST140GN |
2 Бр. | 676x1906x245 | 5,8 kg |
|
|
SPY-S223M |
2 Бр. | 730x2234x50 | 6,5 kg |
|
|
SPY-276PA |
4 Бр. | 244x2762x132 | 4,1 kg |
|
|
SPY-ST123KPN |
1 Бр. | 600x1386x100 | 12 kg |
|
|
SPY-ST120TM |
1 Бр. | 160x1839x43 | 5,4 kg |

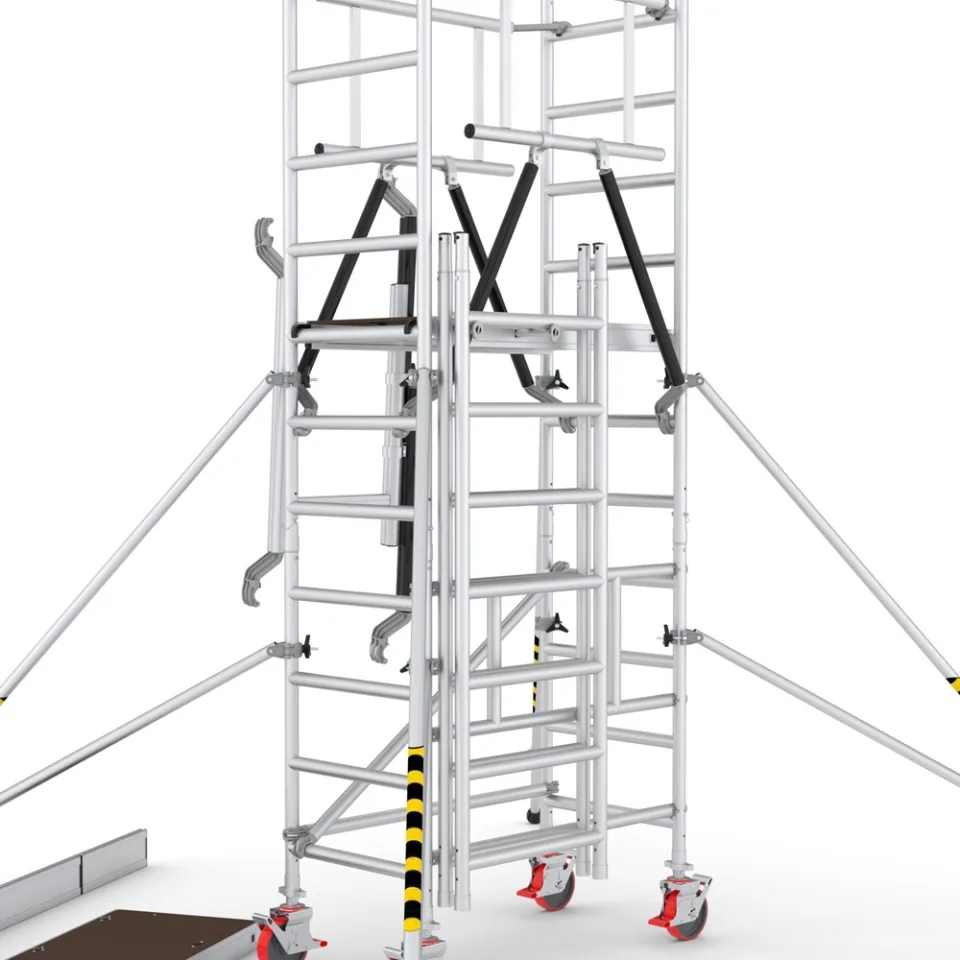

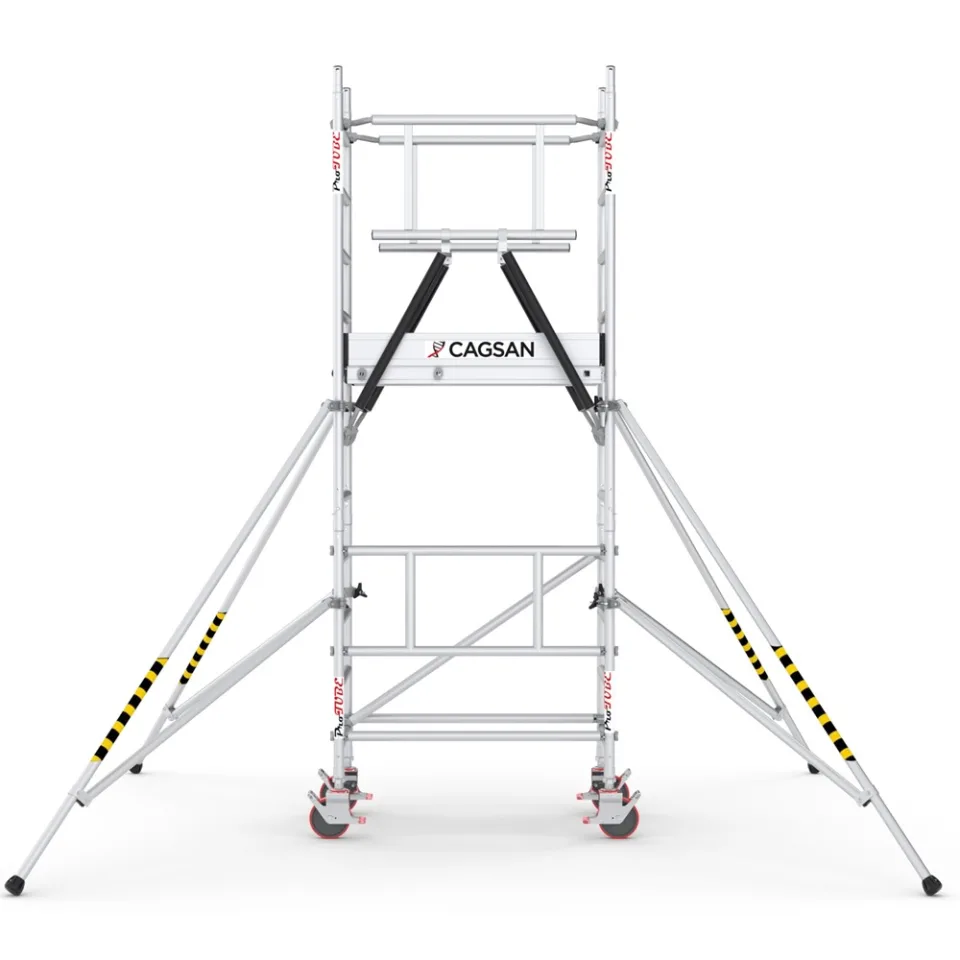

SerTube SPTM-120 — Мобилно алуминиево скеле за тесни пространства (SPTM-230-120): Модулна система мобилно алуминиево скеле (кула), сертифицирана по EN 1004-1 в 3 височинни конфигурации, с натоварване 200 kg/m² (Натоварване на платформа Клас 3) и работна височина до 8,5 m.
Модулното мобилно алуминиево скеле (кула) SerTube SPTM-120 — Мобилно алуминиево скеле за тесни пространства е конструирано от тръбни профили от първична алуминиева сплав с висока граница на провлачване и надеждни заключващи възли. Сертифицирано по EN 1004-1, то поема разпределен товар върху платформата от 200 kg/m² без странично усукване.

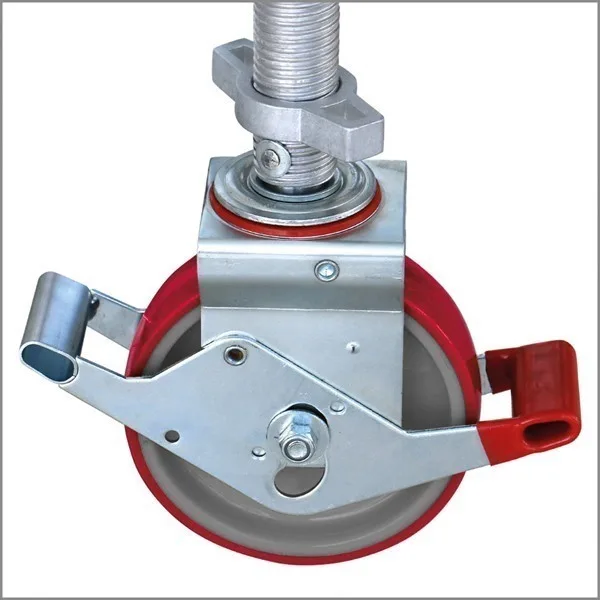

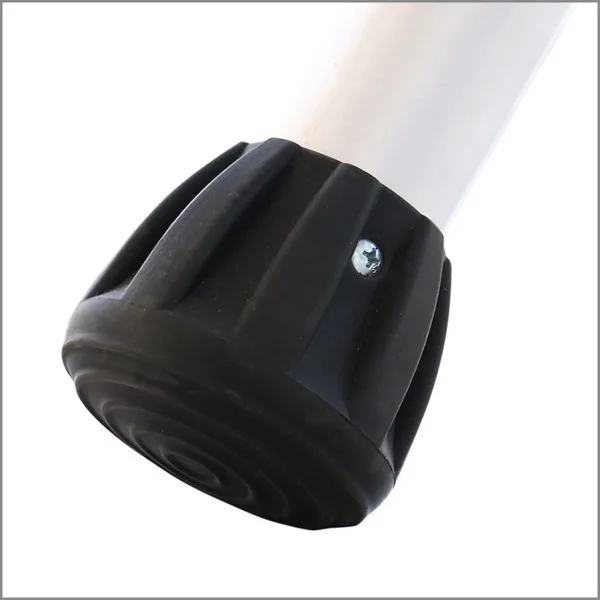

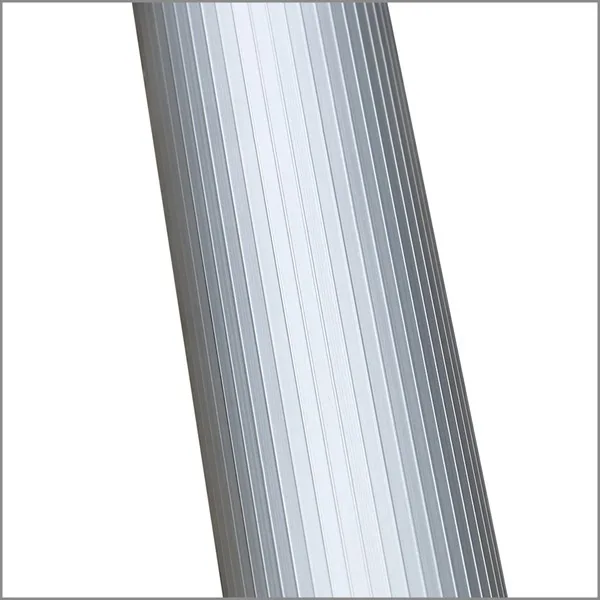

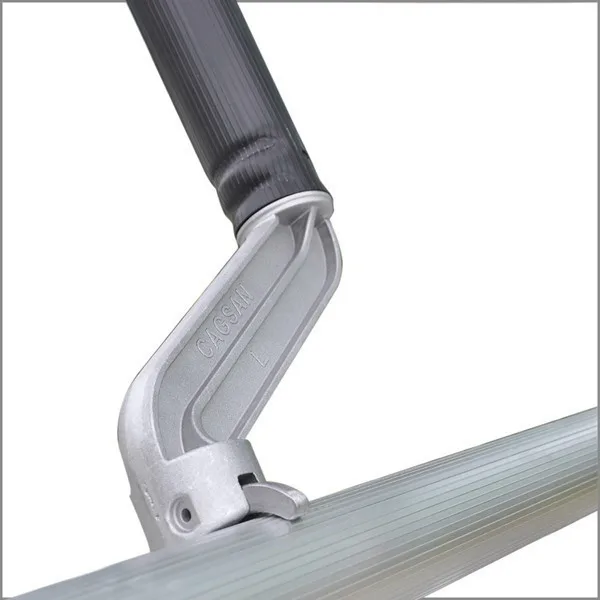

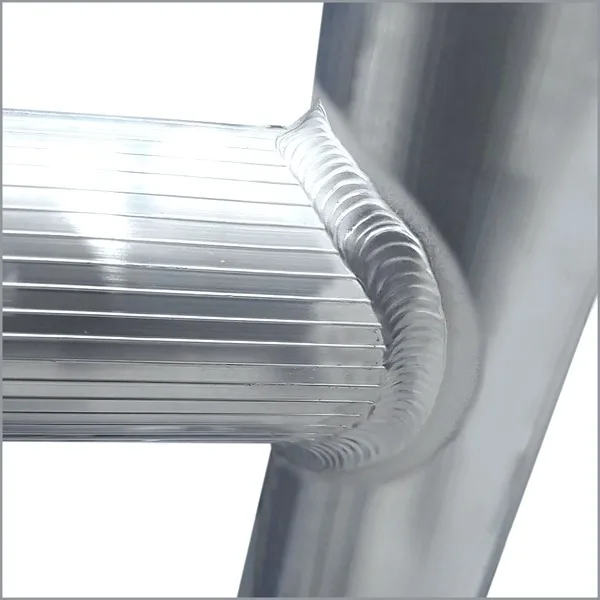

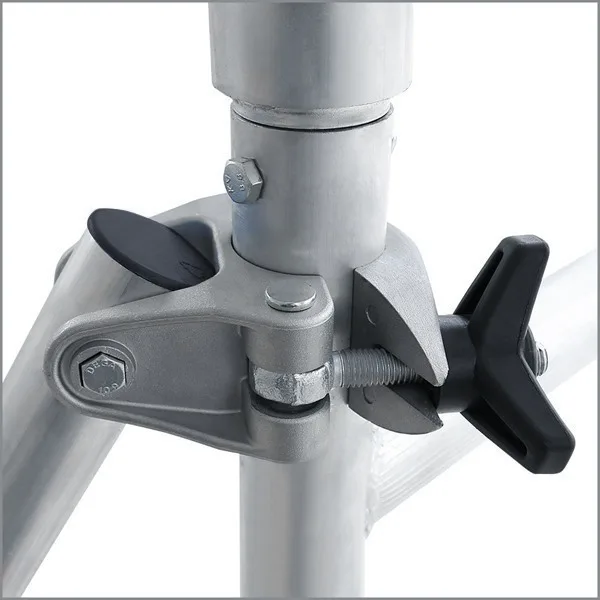

Детайлни конструктивни изгледи на запресованите профилни сглобки, противоплъзгащите пети и защитните заключващи механизми.
Оптимизираното нетно тегло (98 kg – 171 kg) позволява бързо пренасяне с минимално усилие на индустриални обекти.
Преди изкачване нивелирайте основата чрез вградения нивелир, блокирайте спирачните педали на четирите колела и монтирайте телескопичните стабилизатори на височините, посочени в BOM ръководството. Никога не премествайте мобилното скеле, докато на платформата има хора или незакрепени инструменти.
Прочети ръководството за EN 1004-1 →Алуминиевите и GRP фибростъкловите профили не се нуждаят от боядисване или антикорозионни покрития. Почиствайте следите от строителни разтвори, масла или прах след работа и проверявайте на всеки 6 месеца пантите, S-Lock механизмите, ролките и винтовите шпиндели на колелата. Износени пети или резервни диагонали могат да бъдат поръчани по SPY код от секция „Резервни части“.
Виж съвместимите резервни части →Попълнете формуляра по-долу, за да изпратите вашия списък със запитвания, град/пристанище за доставка и разглеждания продукт директно към нашия експортен инженерен екип в WhatsApp.
Сравнете други сертифицирани серии със сходна работна височина и клас на натоварване.
Ключови инженерни отговори относно сертификацията EN 131 / EN 1004, изчисляването на работната височина, товаренето в камиони/контейнери и B2B доставките.
