Серия SerTube — Модулни мобилни алуминиеви скелета EN 1004-1 4 размерни варианта

SerTube SPTM-100 — Компактно мобилно алуминиево скеле

Калкулатор височина
Диапазон на работна височина
между 3,2 m и 6,8 m
Номинална товароносимост
200 kg/m² (Натоварване на платформа Клас 3)
Конструктивен материал
Високоякостна алуминиева сплав
B2B режим на доставка
B2B експортна оферта
SerTube SPTM-100 — Компактно мобилно алуминиево скеле - SPTM-120M-100 (4 стъпала)
Сертификационен знак TUV SUD за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Сертификационен знак CERTIFICATE EN1004 за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Сертификационен знак CERTIFICATE EN1004 1 за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Сертификационен знак 60X100 за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
ИЗБРАН ВАРИАНТ (SKU): SPTM-120M-100
4 стъпала
Изберете вариант на стъпала / модул (4 опции):
Поискай оферта
Мега камион / Контейнерно товарене • От склад / Планирано експортно товарене
Поискай B2B оферта (WhatsApp)
Технически параметри на избрания вариант:
Обща височина на скелето (m)
2,68
Височина на платформата (m)
1,26
Работна височина (m)*
3,2
Основни габарити (cm)
132x73
Основа със стабилизатори (cm)
232x192
Нетно тегло (kg)
61,2

Размерна матрица на вариантите и B2B запитване — SerTube SPTM-100 — Компактно мобилно алуминиево скеле

Кликнете върху ред по-долу за преглед на точните параметри и BOM съдържанието отгоре или добавете директно в списъка за B2B оферта.

Модел / SKU Стъпала / Модул Макс. раб. височина Височина платформа Нетно тегло Експортна опаковка / Превоз B2B офериране Действие
SPTM-120M-100 4 стъпала 3,2 m 1,26 m 61,2 kg Мега камион / Контейнерно товарене Поискай оферта
SPTM-240M-100 8 стъпала 4,4 m 2,46 m 72,4 kg Мега камион / Контейнерно товарене Поискай оферта
SPTM-360M-100 12 стъпала 5,6 m 3,66 m 95,2 kg Мега камион / Контейнерно товарене Поискай оферта
SPTM-480M-100 16 стъпала 6,8 m 4,86 m 106,4 kg Мега камион / Контейнерно товарене Поискай оферта

Таблица с технически характеристики

* Стойностите на Максималната работна височина са изчислени по EN нормите чрез добавяне на ~2,0 m ергономичен обсег над нивото на стоене.

Размерна схема Продуктов SKU код за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Продуктов SKU код
Размерна схема Обща височина на скелето (m) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Обща височина на скелето (m)
Размерна схема Височина на платформата (m) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Височина на платформата (m)
Размерна схема Работна височина (m)* за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Работна височина (m)*
Размерна схема Основни габарити (cm) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Основни габарити (cm)
Размерна схема Основа със стабилизатори (cm) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле Основа със стабилизатори (cm)
Размерна схема Продуктов SKU код за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
Продуктов SKU код
 Размерна схема Обща височина на скелето (m) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
Обща височина на скелето (m)
 Размерна схема Височина на платформата (m) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
Височина на платформата (m)
 Размерна схема Работна височина (m)* за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
Работна височина (m)*
 Размерна схема Основни габарити (cm) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
Основни габарити (cm)
 Размерна схема Основа със стабилизатори (cm) за SerTube SPTM-100 — Компактно мобилно алуминиево скеле
Основа със стабилизатори (cm)
Нетно тегло (kg)
SerTube SPTM-120M-100 2,68 1,26 3,2 132x73 232x192 61,2
SerTube SPTM-240M-100 3,88 2,46 4,4 132x73 283x243 72,4
SerTube SPTM-360M-100 5,08 3,66 5,6 132x73 283x243 95,2
SerTube SPTM-480M-100 6,28 4,86 6,8 132x73 283x243 106,4

МАТРИЦА НА МОДУЛНАТА КОНФИГУРАЦИЯ

* Количествена разбивка на модулните рамки, платформи, парапети, диагонали и стабилизатори, включени във всеки код на кула.

Код на част
Схема на детайла
(kg)
(ШxДxВ mm)
SPTM-120M-100
SPTM-240M-100
SPTM-360M-100
SPTM-480M-100
SPY-125TE Схема на компонент SPY-125TE за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 1,5 162x306x79 4 4 4 4
SPY-SF132M Схема на компонент SPY-SF132M за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 4,2 730x1334x50 4 6 8 10
SPY-STM117Y Схема на компонент SPY-STM117Y за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 1,3 50x1168x50 2 2 4 4
SPY-STM132C Схема на компонент SPY-STM132C за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 1,4 50x1323x50 2 4 6 8
SPY-STM117H Схема на компонент SPY-STM117H за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 3,5 537x1168x50 2 2 2 2
SPY-136PA Схема на компонент SPY-136PA за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 3,0 246x1360x133 4 4 4 4
SPY-STM115KPN Схема на компонент SPY-STM115KPN за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 9,0 600x1158x100 1 1 2 2
SPY-STM100TM Схема на компонент SPY-STM100TM за SerTube SPTM-100 — Компактно мобилно алуминиево скеле 5,0 160x1027x90 1 1 1 1
Общо тегло - (kg.) - 61,2 72,4 95,2 106,4

Количествена спецификация на елементите (BOM) — SPTM-120M-100

Точен брой рамки, платформи с люк, парапети, връзки, странични стабилизатори и спирачни колела, включени в избрания SKU комплект.

Резервни части →
Схема на частта Компонент / Код на част Вкл. брой Размери на детайла (mm) Ед. тегло
Схема на компонент SPY-125TE за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-125TE 4 Бр. 162x306x79 1,5 kg
Схема на компонент SPY-SF132M за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-SF132M 4 Бр. 730x1334x50 4,2 kg
Схема на компонент SPY-STM117Y за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-STM117Y 2 Бр. 50x1168x50 1,3 kg
Схема на компонент SPY-STM132C за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-STM132C 2 Бр. 50x1323x50 1,4 kg
Схема на компонент SPY-STM117H за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-STM117H 2 Бр. 537x1168x50 3,5 kg
Схема на компонент SPY-136PA за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-136PA 4 Бр. 246x1360x133 3,0 kg
Схема на компонент SPY-STM115KPN за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-STM115KPN 1 Бр. 600x1158x100 9,0 kg
Схема на компонент SPY-STM100TM за SerTube SPTM-100 — Компактно мобилно алуминиево скеле SPY-STM100TM 1 Бр. 160x1027x90 5,0 kg

Конструктивно проектиране и материалознание

SerTube SPTM-100 — Компактно мобилно алуминиево скеле (SPTM-120M-100): Модулна система мобилно алуминиево скеле (кула), сертифицирана по EN 1004-1 в 4 височинни конфигурации, с натоварване 200 kg/m² (Натоварване на платформа Клас 3) и работна височина до 6,8 m.

Модулното мобилно алуминиево скеле (кула) SerTube SPTM-100 — Компактно мобилно алуминиево скеле е конструирано от тръбни профили от първична алуминиева сплав с висока граница на провлачване и надеждни заключващи възли. Сертифицирано по EN 1004-1, то поема разпределен товар върху платформата от 200 kg/m² без странично усукване.

Основни производствени и експортни характеристики

  • Стандарт за съответствие: EN 1004-1
  • Номинална механична товароносимост: 200 kg/m² (Натоварване на платформа Клас 3)
  • Повърхностна обработка: Натурална / анодизирана некорозираща индустриална сплав
  • Експортна опаковка: Термосвиваемо фолио / палетизиран flat-pack пакет по стандарт ISPM-15

Ключови предимства за безопасност и ергономия

Конструктивен детайл #1 Прецизно заварени тръбни рамки от първична алуминиева сплав с отлично съотношение здравина-тегло за бърз монтаж на кулата без инструменти.
Конструктивен детайл #2 Пълна 360° периметрална защита с парапети, 15 cm алуминиеви бордови дъски и противоплъзгащи платформи с люк съгласно EN 1004-1.
Конструктивен детайл #3 Високотоварни регулируеми по височина въртящи колела с крачни спирачки и телескопични странични стабилизатори за неравни терени.
Конструктивен детайл #4 Оптимизирано компактно flat-pack пакетиране за високоплътно товарене в 20ft DC, 40ft HC контейнери и 13,60 m европейски мега камиони.

Възли, стъпала и заключващи механизми на SerTube SPTM-100 — Компактно мобилно алуминиево скеле

Детайлни конструктивни изгледи на запресованите профилни сглобки, противоплъзгащите пети и защитните заключващи механизми.

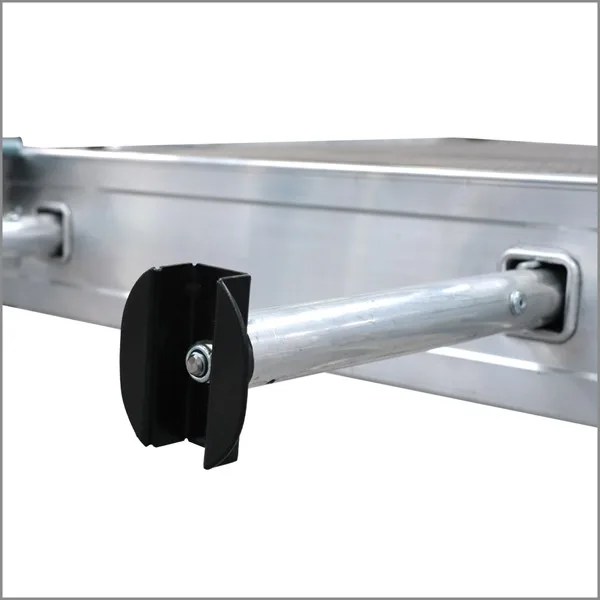

SerTube SPTM-100 — Компактно мобилно алуминиево скеле - Конструктивен детайл SPTM-120M-100 #1
Конструктивен детайл SPTM-120M-100 #1

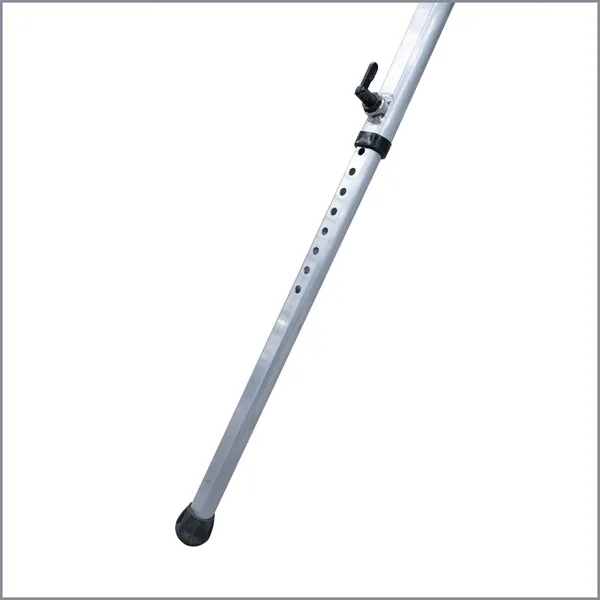

SerTube SPTM-100 — Компактно мобилно алуминиево скеле - Конструктивен детайл SPTM-120M-100 #2
Конструктивен детайл SPTM-120M-100 #2

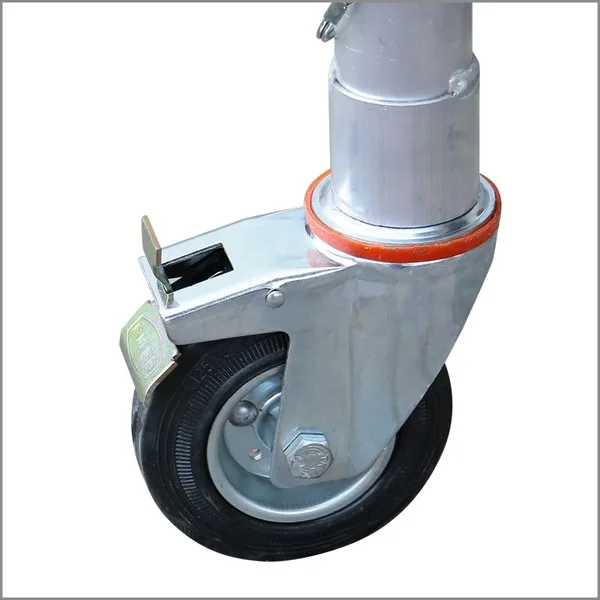

SerTube SPTM-100 — Компактно мобилно алуминиево скеле - Конструктивен детайл SPTM-120M-100 #3
Конструктивен детайл SPTM-120M-100 #3

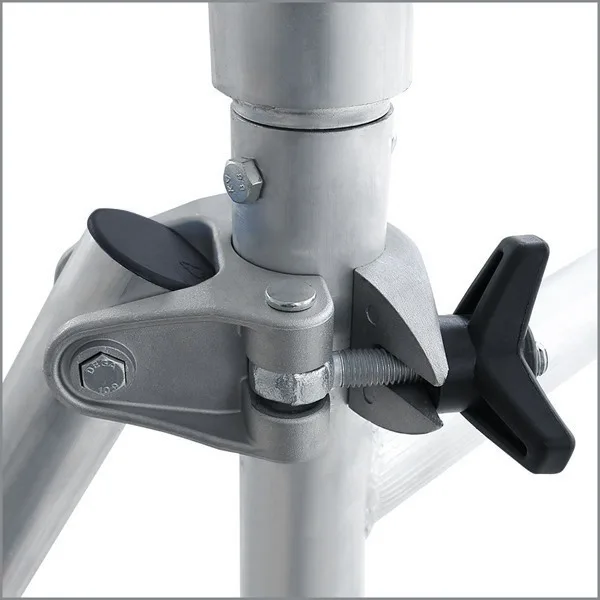

SerTube SPTM-100 — Компактно мобилно алуминиево скеле - Подсилена конструктивна ъглова сглобка
Подсилена конструктивна ъглова сглобка

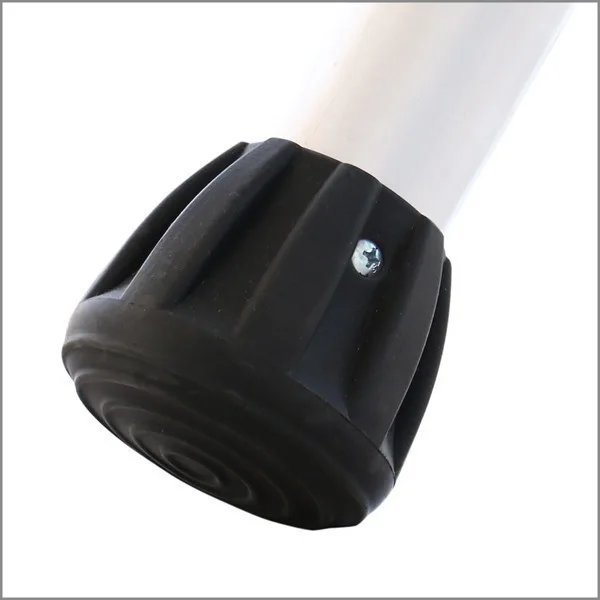

SerTube SPTM-100 — Компактно мобилно алуминиево скеле - Конструктивен детайл SPTM-120M-100 #5
Конструктивен детайл SPTM-120M-100 #5

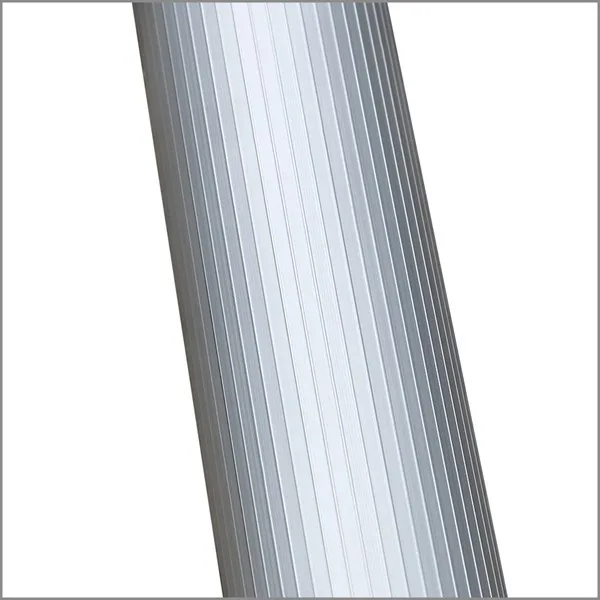

SerTube SPTM-100 — Компактно мобилно алуминиево скеле - Конструктивен детайл SPTM-120M-100 #6
Конструктивен детайл SPTM-120M-100 #6

Целеви индустриални приложения

Фасадни облицовки и окачени фасади Поддръжка на високи заводски халета и ОВК Летища, авиационни хангари и спортни зали Гипсокартон, боядисване и спринклерни инсталации Компании за отдаване на строителна техника под наем

Оптимизираното нетно тегло (61,2 kg – 106,4 kg) позволява бързо пренасяне с минимално усилие на индустриални обекти.

Протокол по ЗБУТ за монтаж и безопасна експлоатация

Преди изкачване нивелирайте основата чрез вградения нивелир, блокирайте спирачните педали на четирите колела и монтирайте телескопичните стабилизатори на височините, посочени в BOM ръководството. Никога не премествайте мобилното скеле, докато на платформата има хора или незакрепени инструменти.

Прочети ръководството за EN 1004-1 →

Периодичен контрол, резервни части и експортно пакетиране

Алуминиевите и GRP фибростъкловите профили не се нуждаят от боядисване или антикорозионни покрития. Почиствайте следите от строителни разтвори, масла или прах след работа и проверявайте на всеки 6 месеца пантите, S-Lock механизмите, ролките и винтовите шпиндели на колелата. Износени пети или резервни диагонали могат да бъдат поръчани по SPY код от секция „Резервни части“.

Виж съвместимите резервни части →

Поискайте B2B експортна / проформа оферта за SerTube SPTM-100 — Компактно мобилно алуминиево скеле

Попълнете формуляра по-долу, за да изпратите вашия списък със запитвания, град/пристанище за доставка и разглеждания продукт директно към нашия експортен инженерен екип в WhatsApp.

+90 (505) 507 04 18

Алтернативни и допълващи продуктови серии

Сравнете други сертифицирани серии със сходна работна височина и клас на натоварване.

Всички в Серия SerTube — Модулни мобилни алуминиеви скелета →

Често задавани въпроси за SerTube SPTM-100 — Компактно мобилно алуминиево скеле

Ключови инженерни отговори относно сертификацията EN 131 / EN 1004, изчисляването на работната височина, товаренето в камиони/контейнери и B2B доставките.

Как мога да получа корпоративна или експортна оферта за SerTube SPTM-100 — Компактно мобилно алуминиево скеле?
Гамата SerTube SPTM-100 — Компактно мобилно алуминиево скеле обхваща 4 конфигурации (SPTM-120M-100 и др.), доставяни на едро и по проект. Изберете целевия SKU код и натиснете „+ Добави за оферта“ или се свържете с нас в WhatsApp за оферта в рамките на същия работен ден.
Каква максимална работна височина се достига с SerTube SPTM-100 — Компактно мобилно алуминиево скеле?
Според избрания вариант SerTube SPTM-100 — Компактно мобилно алуминиево скеле осигурява безопасна работна височина от 3,2 m до 6,8 m. Работната височина се изчислява съгласно EN 1004-1, като към височината на стоене върху стъпалото/платформата се добавя 2,0 m ергономичен обсег на оператора.
Кой европейски стандарт за безопасност и каква товароносимост важат за SerTube SPTM-100 — Компактно мобилно алуминиево скеле?
SerTube SPTM-100 — Компактно мобилно алуминиево скеле се произвежда в стриктно съответствие с EN 1004-1 и е оразмерен за 200 kg/m² (Натоварване на платформа Клас 3). Можете по всяко време да генерирате официален PDF технически фиш чрез бутона „Принтирай спецификация“.
Ще ръждяса ли конструкцията на SerTube SPTM-100 — Компактно мобилно алуминиево скеле при работа на открито или във влажна среда?
Не. Конструкцията от Високоякостна алуминиева сплав е естествено устойчива на червена ръжда и атмосферна корозия, осигурявайки десетилетия експлоатация без поддръжка на закрито и открито.
Какви са опциите за експортна опаковка и доставка до България и ЕС за SerTube SPTM-100 — Компактно мобилно алуминиево скеле?
Извършваме доставки с европейски мега камиони (FCA / DAP — експресен транзит 2–4 работни дни до България), групажни европалети (LTL) и 20ft DC / 40ft HC морски контейнери (FOB Истанбул / CIF) с пълна документация ATR (0% мито за ЕС), EUR.1, Сертификат за произход и HS тарифни кодове.
Налични ли са дългосрочно резервни пети, колела и диагонали за SerTube SPTM-100 — Компактно мобилно алуминиево скеле?
Да. Всички противоплъзгащи обувки, стабилизиращи греди, спирачни колела, S-Lock щипки и диагонали се поддържат постоянно на склад под индивидуални SPY кодове.
