Серия SerTube — Модулни мобилни алуминиеви скелета EN 1004-1 10 размерни варианта

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)

Калкулатор височина
Диапазон на работна височина
между 4,3 m и 13,6 m
Номинална товароносимост
200 kg/m² (Натоварване на платформа Клас 3)
Конструктивен материал
Високоякостна алуминиева сплав
B2B режим на доставка
B2B експортна оферта
SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - SPTL-230-240 (11 стъпала)
Сертификационен знак TUV SUD за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Сертификационен знак CERTIFICATE EN1004 за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Сертификационен знак CERTIFICATE EN1004 1 за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Сертификационен знак 120X240 за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
ИЗБРАН ВАРИАНТ (SKU): SPTL-230-240
11 стъпала
Изберете вариант на стъпала / модул (10 опции):
Поискай оферта
Мега камион / Контейнерно товарене • От склад / Планирано експортно товарене
Поискай B2B оферта (WhatsApp)
Технически параметри на избрания вариант:
Обща височина на скелето (m)
3,73
Височина на платформата (m)
2,3
Работна височина (m)*
4,3
Основни габарити (cm)
255x135
Габарити със странични стабилизатори (cm)
518x398
Нетно тегло (kg)
160

Размерна матрица на вариантите и B2B запитване — SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)

Кликнете върху ред по-долу за преглед на точните параметри и BOM съдържанието отгоре или добавете директно в списъка за B2B оферта.

Модел / SKU Стъпала / Модул Макс. раб. височина Височина платформа Нетно тегло Експортна опаковка / Превоз B2B офериране Действие
SPTL-230-240 11 стъпала 4,3 m 2,3 m 160 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-320-240 14 стъпала 5,2 m 3,2 m 167 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-440-240 18 стъпала 6,4 m 4,4 m 216 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-530-240 21 стъпала 7,3 m 5,3 m 224 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-650-240 25 стъпала 8,5 m 6,5 m 272 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-740-240 28 стъпала 9,4 m 7,4 m 280 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-860-240 32 стъпала 10,6 m 8,6 m 329 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-950-240 35 стъпала 11,5 m 9,5 m 336 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-1160-240 42 стъпала 13,6 m 11,6 m 393 kg Мега камион / Контейнерно товарене Поискай оферта
SPTL-1070-240 39 стъпала 12,7 m 10,7 m 385 kg Мега камион / Контейнерно товарене Поискай оферта

Таблица с технически характеристики

* Стойностите на Максималната работна височина са изчислени по EN нормите чрез добавяне на ~2,0 m ергономичен обсег над нивото на стоене.

Размерна схема Продуктов SKU код за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Продуктов SKU код
Размерна схема Обща височина на скелето (m) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Обща височина на скелето (m)
Размерна схема Височина на платформата (m) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Височина на платформата (m)
Размерна схема Работна височина (m)* за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Работна височина (m)*
Размерна схема Основни габарити (cm) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Основни габарити (cm)
Размерна схема Габарити със странични стабилизатори (cm) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) Габарити със странични стабилизатори (cm)
Размерна схема Продуктов SKU код за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
Продуктов SKU код
 Размерна схема Обща височина на скелето (m) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
Обща височина на скелето (m)
 Размерна схема Височина на платформата (m) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
Височина на платформата (m)
 Размерна схема Работна височина (m)* за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
Работна височина (m)*
 Размерна схема Основни габарити (cm) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
Основни габарити (cm)
 Размерна схема Габарити със странични стабилизатори (cm) за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)
Габарити със странични стабилизатори (cm)
Нетно тегло (kg)
SerTube SPTL-230-240 3,73 2,3 4,3 255x135 518x398 160
SerTube SPTL-320-240 4,64 3,2 5,2 255x135 518x398 167
SerTube SPTL-440-240 5,84 4,4 6,4 255x135 518x398 216
SerTube SPTL-530-240 6,74 5,3 7,3 255x135 518x398 224
SerTube SPTL-650-240 7,94 6,5 8,5 255x135 518x398 272
SerTube SPTL-740-240 8,85 7,4 9,4 255x135 518x398 280
SerTube SPTL-860-240 10,05 8,6 10,6 255x135 518x398 329
SerTube SPTL-950-240 10,96 9,5 11,5 255x135 518x398 336
SerTube SPTL-1070-240 12,16 10,7 12,7 255x135 518x398 385
SerTube SPTL-1160-240 13,06 11,6 13,6 255x135 518x398 393

МАТРИЦА НА МОДУЛНАТА КОНФИГУРАЦИЯ

* Количествена разбивка на модулните рамки, платформи, парапети, диагонали и стабилизатори, включени във всеки код на кула.

Код на част
Схема на детайла
(kg)
(ШxДxВ mm)
SPTL-230-240
SPTL-320-240
SPTL-440-240
SPTL-530-240
SPTL-650-240
SPTL-740-240
SPTL-860-240
SPTL-950-240
SPTL-1070-240
SPTL-1160-240
SPY-200TE Схема на компонент SPY-200TE за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 5,7 282x649x125 4 4 4 4 4 4 4 4 4 4
SPY-L132M Схема на компонент SPY-L132M за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 5,8 1350x1327x50 2 - 2 - 2 - 2 - 2 -
SPY-259Y Схема на компонент SPY-259Y за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 2,3 50x2588x50 2 2 2 2 2 2 2 2 2 2
SPY-LS259GN Схема на компонент SPY-LS259GN за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 8,3 676x2588x245 4 4 6 6 8 8 10 10 12 12
SPY-223M Схема на компонент SPY-223M за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 9,7 1350x2234x50 2 4 4 6 6 8 8 10 10 12
SPY-276PA Схема на компонент SPY-276PA за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 4,1 244x2762x132 4 4 4 4 4 4 4 4 4 4
SPY-258KPN Схема на компонент SPY-258KPN за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 20,3 600x2576x100 2 2 3 3 4 4 5 5 6 6
SPY-302TM Схема на компонент SPY-302TM за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) 10,6 160x2432x90 1 1 1 1 1 1 1 1 1 1
Общо тегло - (kg.) - 160 167 216 224 272 280 329 336 385 393

Количествена спецификация на елементите (BOM) — SPTL-230-240

Точен брой рамки, платформи с люк, парапети, връзки, странични стабилизатори и спирачни колела, включени в избрания SKU комплект.

Резервни части →
Схема на частта Компонент / Код на част Вкл. брой Размери на детайла (mm) Ед. тегло
Схема на компонент SPY-200TE за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-200TE 4 Бр. 282x649x125 5,7 kg
Схема на компонент SPY-L132M за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-L132M 2 Бр. 1350x1327x50 5,8 kg
Схема на компонент SPY-259Y за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-259Y 2 Бр. 50x2588x50 2,3 kg
Схема на компонент SPY-LS259GN за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-LS259GN 4 Бр. 676x2588x245 8,3 kg
Схема на компонент SPY-223M за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-223M 2 Бр. 1350x2234x50 9,7 kg
Схема на компонент SPY-276PA за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-276PA 4 Бр. 244x2762x132 4,1 kg
Схема на компонент SPY-258KPN за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-258KPN 2 Бр. 600x2576x100 20,3 kg
Схема на компонент SPY-302TM за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) SPY-302TM 1 Бр. 160x2432x90 10,6 kg

Конструктивно проектиране и материалознание

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) (SPTL-230-240): Модулна система мобилно алуминиево скеле (кула), сертифицирана по EN 1004-1 в 10 височинни конфигурации, с натоварване 200 kg/m² (Натоварване на платформа Клас 3) и работна височина до 13,6 m.

Модулното мобилно алуминиево скеле (кула) SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) е конструирано от тръбни профили от първична алуминиева сплав с висока граница на провлачване и надеждни заключващи възли. Сертифицирано по EN 1004-1, то поема разпределен товар върху платформата от 200 kg/m² без странично усукване.

Основни производствени и експортни характеристики

  • Стандарт за съответствие: EN 1004-1
  • Номинална механична товароносимост: 200 kg/m² (Натоварване на платформа Клас 3)
  • Повърхностна обработка: Натурална / анодизирана некорозираща индустриална сплав
  • Експортна опаковка: Термосвиваемо фолио / палетизиран flat-pack пакет по стандарт ISPM-15

Ключови предимства за безопасност и ергономия

Конструктивен детайл #1 Прецизно заварени тръбни рамки от първична алуминиева сплав с отлично съотношение здравина-тегло за бърз монтаж на кулата без инструменти.
Конструктивен детайл #2 Пълна 360° периметрална защита с парапети, 15 cm алуминиеви бордови дъски и противоплъзгащи платформи с люк съгласно EN 1004-1.
Конструктивен детайл #3 Високотоварни регулируеми по височина въртящи колела с крачни спирачки и телескопични странични стабилизатори за неравни терени.
Конструктивен детайл #4 Оптимизирано компактно flat-pack пакетиране за високоплътно товарене в 20ft DC, 40ft HC контейнери и 13,60 m европейски мега камиони.

Възли, стъпала и заключващи механизми на SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)

Детайлни конструктивни изгледи на запресованите профилни сглобки, противоплъзгащите пети и защитните заключващи механизми.

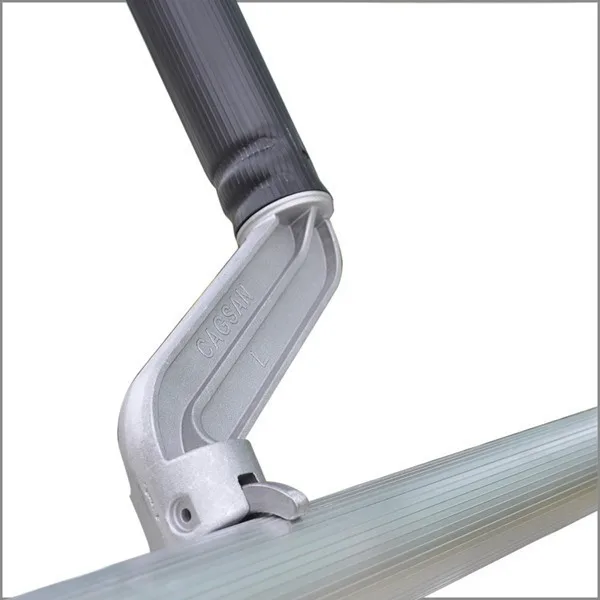

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - Подсилена конструктивна ъглова сглобка
Подсилена конструктивна ъглова сглобка

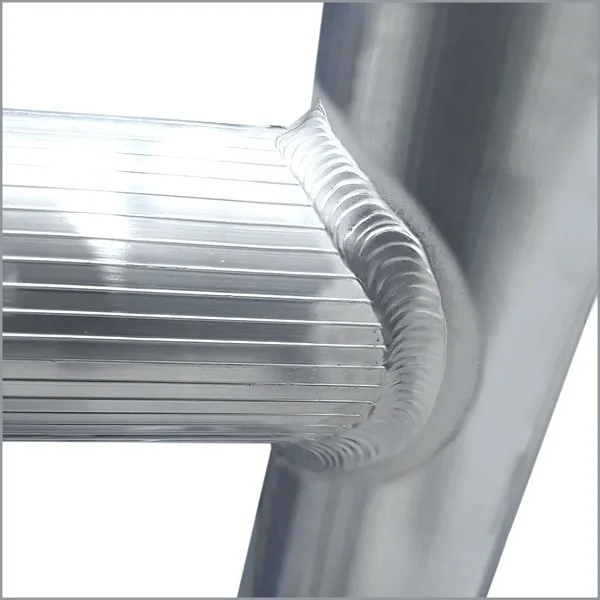

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - Високоякостен екструдиран кутиеобразен носещ профил
Високоякостен екструдиран кутиеобразен носещ профил

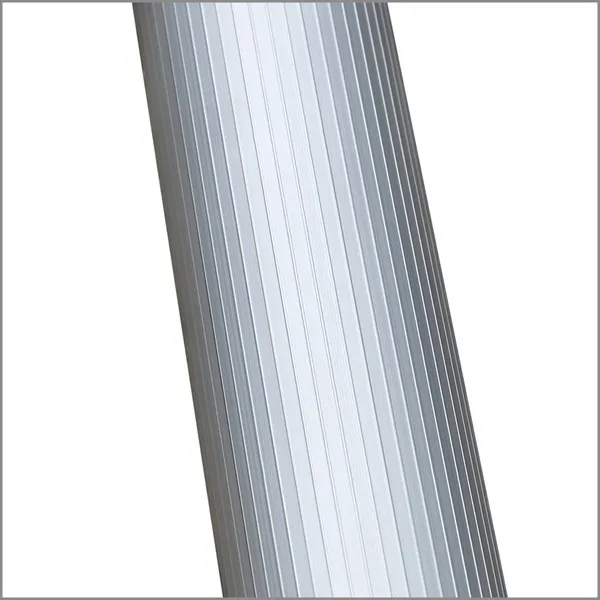

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - Конструктивен детайл SPTL-230-240 #3
Конструктивен детайл SPTL-230-240 #3

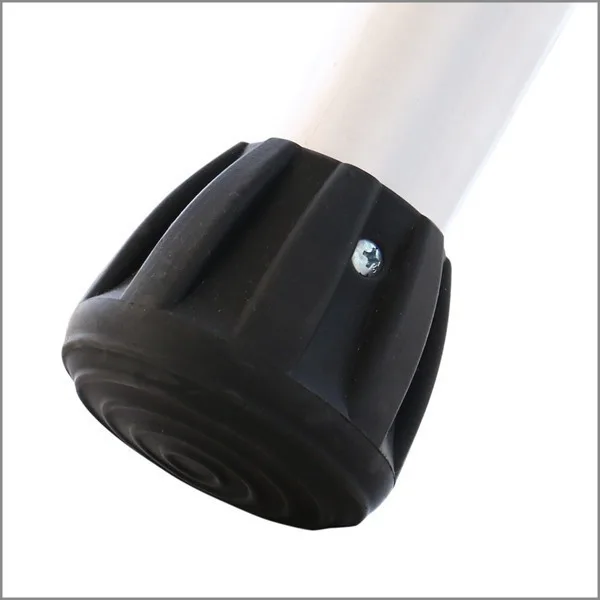

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - Конструктивен детайл SPTL-230-240 #4
Конструктивен детайл SPTL-230-240 #4

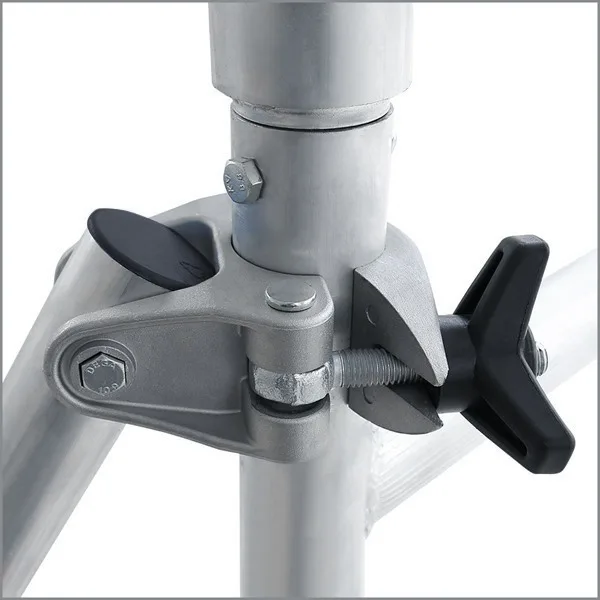

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - Подсилена конструктивна ъглова сглобка
Подсилена конструктивна ъглова сглобка

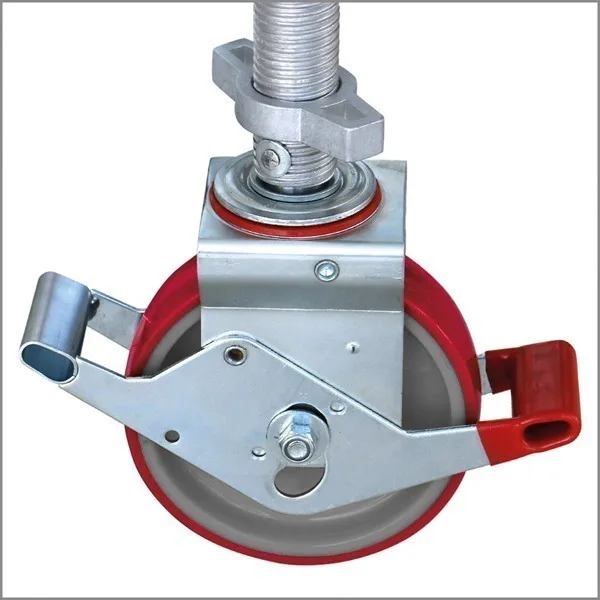

SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) - Конструктивен детайл SPTL-230-240 #6
Конструктивен детайл SPTL-230-240 #6

Целеви индустриални приложения

Фасадни облицовки и окачени фасади Поддръжка на високи заводски халета и ОВК Летища, авиационни хангари и спортни зали Гипсокартон, боядисване и спринклерни инсталации Компании за отдаване на строителна техника под наем

Оптимизираното нетно тегло (160 kg – 393 kg) позволява бързо пренасяне с минимално усилие на индустриални обекти.

Протокол по ЗБУТ за монтаж и безопасна експлоатация

Преди изкачване нивелирайте основата чрез вградения нивелир, блокирайте спирачните педали на четирите колела и монтирайте телескопичните стабилизатори на височините, посочени в BOM ръководството. Никога не премествайте мобилното скеле, докато на платформата има хора или незакрепени инструменти.

Прочети ръководството за EN 1004-1 →

Периодичен контрол, резервни части и експортно пакетиране

Алуминиевите и GRP фибростъкловите профили не се нуждаят от боядисване или антикорозионни покрития. Почиствайте следите от строителни разтвори, масла или прах след работа и проверявайте на всеки 6 месеца пантите, S-Lock механизмите, ролките и винтовите шпиндели на колелата. Износени пети или резервни диагонали могат да бъдат поръчани по SPY код от секция „Резервни части“.

Виж съвместимите резервни части →

Поискайте B2B експортна / проформа оферта за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)

Попълнете формуляра по-долу, за да изпратите вашия списък със запитвания, град/пристанище за доставка и разглеждания продукт директно към нашия експортен инженерен екип в WhatsApp.

+90 (505) 507 04 18

Алтернативни и допълващи продуктови серии

Сравнете други сертифицирани серии със сходна работна височина и клас на натоварване.

Всички в Серия SerTube — Модулни мобилни алуминиеви скелета →

Често задавани въпроси за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)

Ключови инженерни отговори относно сертификацията EN 131 / EN 1004, изчисляването на работната височина, товаренето в камиони/контейнери и B2B доставките.

Как мога да получа корпоративна или експортна оферта за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)?
Гамата SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) обхваща 10 конфигурации (SPTL-230-240 и др.), доставяни на едро и по проект. Изберете целевия SKU код и натиснете „+ Добави за оферта“ или се свържете с нас в WhatsApp за оферта в рамките на същия работен ден.
Каква максимална работна височина се достига с SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)?
Според избрания вариант SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) осигурява безопасна работна височина от 4,3 m до 13,6 m. Работната височина се изчислява съгласно EN 1004-1, като към височината на стоене върху стъпалото/платформата се добавя 2,0 m ергономичен обсег на оператора.
Кой европейски стандарт за безопасност и каква товароносимост важат за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)?
SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) се произвежда в стриктно съответствие с EN 1004-1 и е оразмерен за 200 kg/m² (Натоварване на платформа Клас 3). Можете по всяко време да генерирате официален PDF технически фиш чрез бутона „Принтирай спецификация“.
Ще ръждяса ли конструкцията на SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240) при работа на открито или във влажна среда?
Не. Конструкцията от Високоякостна алуминиева сплав е естествено устойчива на червена ръжда и атмосферна корозия, осигурявайки десетилетия експлоатация без поддръжка на закрито и открито.
Какви са опциите за експортна опаковка и доставка до България и ЕС за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)?
Извършваме доставки с европейски мега камиони (FCA / DAP — експресен транзит 2–4 работни дни до България), групажни европалети (LTL) и 20ft DC / 40ft HC морски контейнери (FOB Истанбул / CIF) с пълна документация ATR (0% мито за ЕС), EUR.1, Сертификат за произход и HS тарифни кодове.
Налични ли са дългосрочно резервни пети, колела и диагонали за SerTube SPTL-240 — Широко мобилно алуминиево скеле AGR (135x240)?
Да. Всички противоплъзгащи обувки, стабилизиращи греди, спирачни колела, S-Lock щипки и диагонали се поддържат постоянно на склад под индивидуални SPY кодове.
