SPTM-230-120
Klicken Sie unten auf eine beliebige Zeile, um deren exakte Parameter und Stückliste (BOM) oben anzuzeigen oder direkt in Ihren B2B-Anfragekorb zu legen.
| Modell / Art.-Nr. | Sprossen / Modul | Max. Arbeitshöhe | Plattformhöhe | Eigengewicht | Exportverpackung / Versand | B2B-Angebot | Aktion |
|---|---|---|---|---|---|---|---|
SPTM-230-120 |
11 Sprossen | 4,3 m | 2,3 m | 98 kg | Mega-Trailer / Containerverladung | Angebot anfordern | |
SPTM-440-120 |
18 Sprossen | 6,4 m | 4,4 m | 134 kg | Mega-Trailer / Containerverladung | Angebot anfordern | |
SPTM-650-120 |
25 Sprossen | 8,5 m | 6,5 m | 171 kg | Mega-Trailer / Containerverladung | Angebot anfordern |
* Die Werte für „Max. Arbeitshöhe“ berechnen sich gemäß EN-Normen aus der Standhöhe zuzüglich ca. 2,0 m ergonomischer Greifhöhe.
Artikel-Nr. (SKU)
Gesamte Gerüsthöhe (m)
Plattformhöhe (m)
Arbeitshöhe (m)*
Grundfläche (cm)
Stellfläche mit Auslegern (cm)
|
Artikel-Nr. (SKU)
|
Gesamte Gerüsthöhe (m)
|
Plattformhöhe (m)
|
Arbeitshöhe (m)*
|
Grundfläche (cm)
|
Stellfläche mit Auslegern (cm)
|
Eigengewicht (kg)
|
|---|---|---|---|---|---|---|
| SerTube SPTM-230-120 | 3,73 | 2,3 | 4,3 | 136x73 | 399x336 | 98 |
| SerTube SPTM-440-120 | 5,84 | 4,4 | 6,4 | 136x73 | 399x336 | 134 |
| SerTube SPTM-650-120 | 7,94 | 6,5 | 8,5 | 136x73 | 399x336 | 171 |
* Stückzahlenaufschlüsselung der je Gerüstcode enthaltenen Standrahmen, Belagbühnen, Geländer, Diagonalstreben und Ausleger.
|
Teilecode
|
Bauteilbild
|
(kg)
|
(BxLxH mm)
|
SPTM-230-120
|
SPTM-440-120
|
SPTM-650-120
|
|---|---|---|---|---|---|---|
| SPY-200TE |
|
5,7 | 282x649x125 | 4 | 4 | 4 |
| SPY-SF132M |
|
4,2 | 730x1334x50 | 2 | 2 | 2 |
| SPY-ST122Y |
|
1,3 | 50x1398x50 | 2 | 2 | 2 |
| SPY-ST168C |
|
1,4 | 50x1677x50 | 1 | 1 | 1 |
| SPY-ST140H |
|
3,6 | 537x1398x50 | 1 | 1 | 1 |
| SPY-ST140GN |
|
5,8 | 676x1906x245 | 2 | 4 | 6 |
| SPY-S223M |
|
6,5 | 730x2234x50 | 2 | 4 | 6 |
| SPY-276PA |
|
4,1 | 244x2762x132 | 4 | 4 | 4 |
| SPY-ST123KPN |
|
12 | 600x1386x100 | 1 | 2 | 3 |
| SPY-ST120TM |
|
5,4 | 160x1839x43 | 1 | 1 | 1 |
| Gesamtgewicht | - | (kg.) | - | 98 | 134 | 171 |
SPTM-230-120Exakte Bauteilmengen an Rahmen, Durchstiegsbelägen, Geländern, Streben, Auslegern und Bremsrollen, die im Lieferumfang der gewählten SKU enthalten sind.
| Bauteilbild | Komponente / Teilecode | Enthaltene Menge | Bauteilmaße (mm) | Einzelgewicht |
|---|---|---|---|---|
|
|
SPY-200TE |
4 Stk. | 282x649x125 | 5,7 kg |
|
|
SPY-SF132M |
2 Stk. | 730x1334x50 | 4,2 kg |
|
|
SPY-ST122Y |
2 Stk. | 50x1398x50 | 1,3 kg |
|
|
SPY-ST168C |
1 Stk. | 50x1677x50 | 1,4 kg |
|
|
SPY-ST140H |
1 Stk. | 537x1398x50 | 3,6 kg |
|
|
SPY-ST140GN |
2 Stk. | 676x1906x245 | 5,8 kg |
|
|
SPY-S223M |
2 Stk. | 730x2234x50 | 6,5 kg |
|
|
SPY-276PA |
4 Stk. | 244x2762x132 | 4,1 kg |
|
|
SPY-ST123KPN |
1 Stk. | 600x1386x100 | 12 kg |
|
|
SPY-ST120TM |
1 Stk. | 160x1839x43 | 5,4 kg |

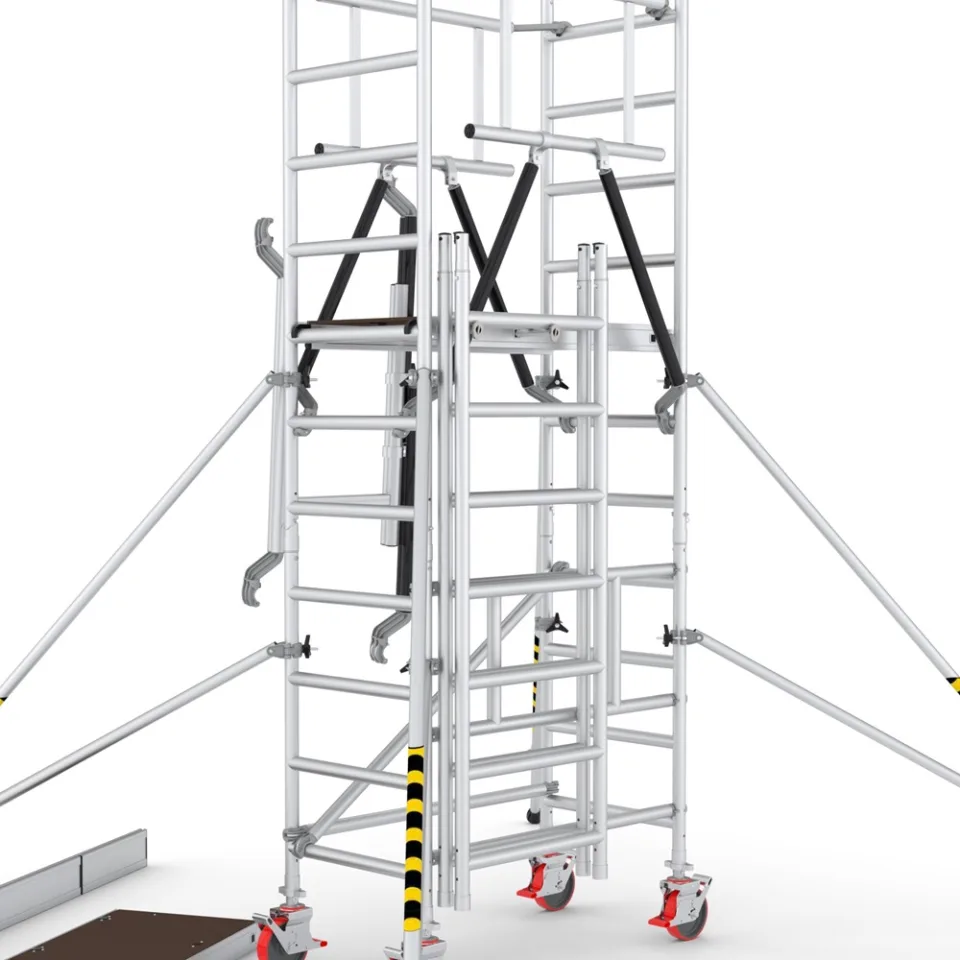

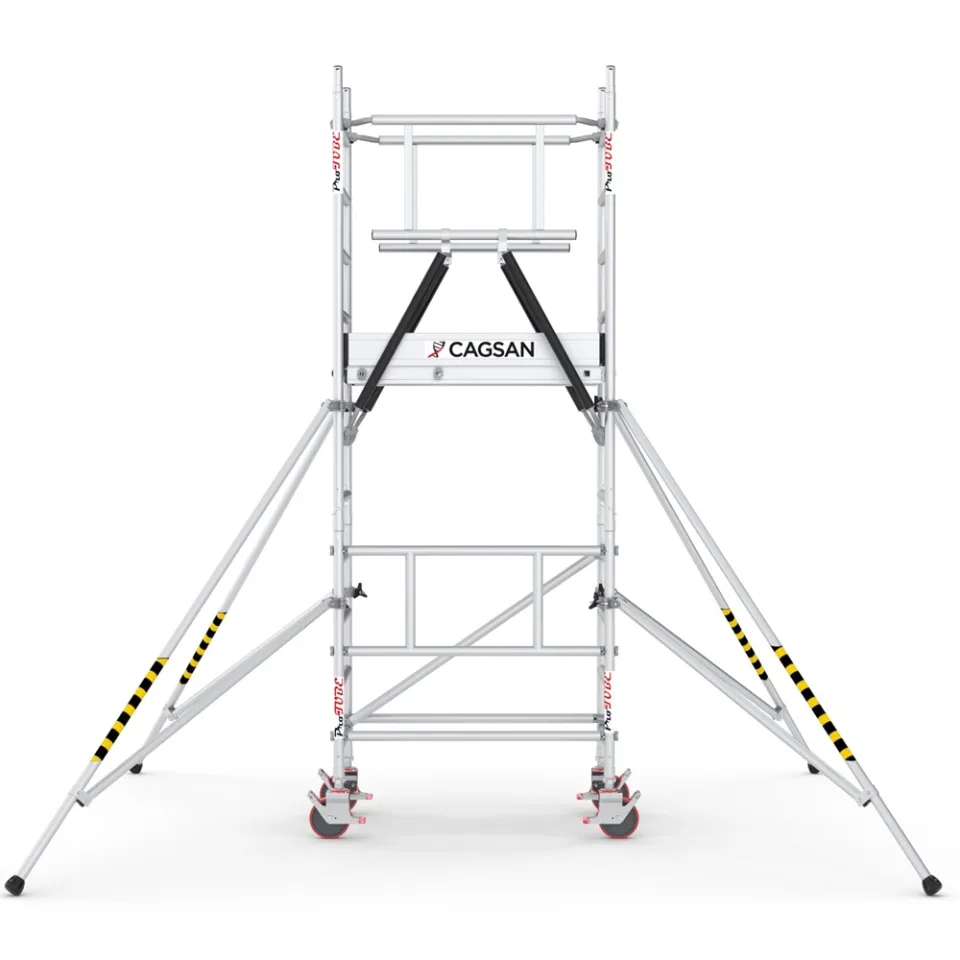

SerTube SPTM-120 — Schmalgang-Alu-Fahrgerüst (SPTM-230-120): Modulares Alu-Fahrgerüstsystem (Rollgerüst), zertifiziert nach EN 1004-1 in 3 Ausbauhöhen, ausgelegt für 200 kg/m² (Lastklasse 3 Plattformlast) bis zu 8,5 m Arbeitshöhe.
Das modulare Alu-Fahrgerüst SerTube SPTM-120 — Schmalgang-Alu-Fahrgerüst wird aus hochfesten Primär-Aluminiumrohrprofilen und formschlüssigen Schnellverschlüssen gefertigt. Zertifiziert nach EN 1004-1, trägt es eine gleichmäßig verteilte Plattformlast von 200 kg/m² ohne seitliches Torsionsknicken.

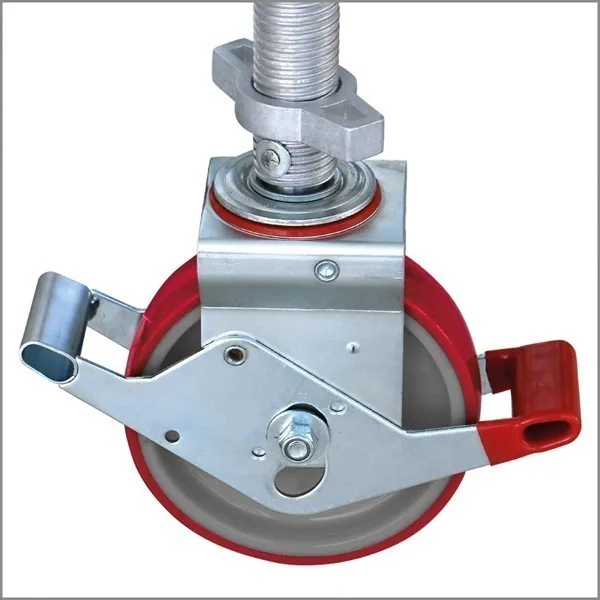

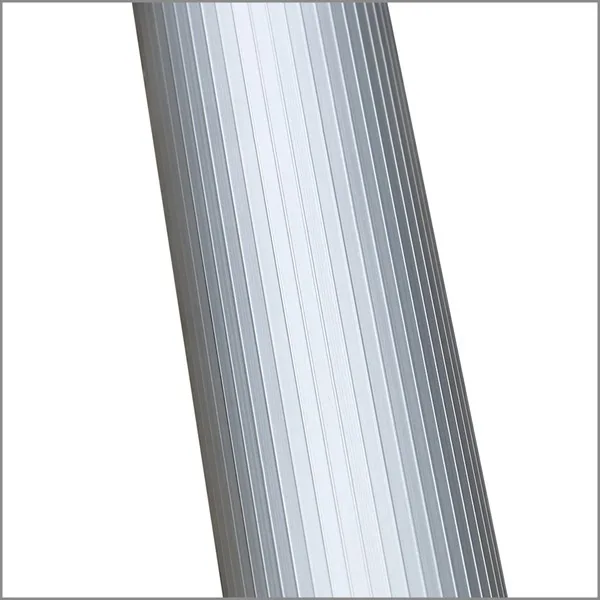

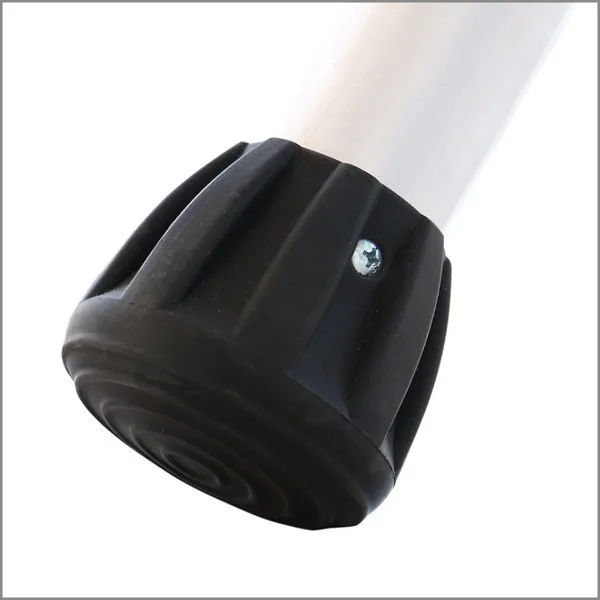

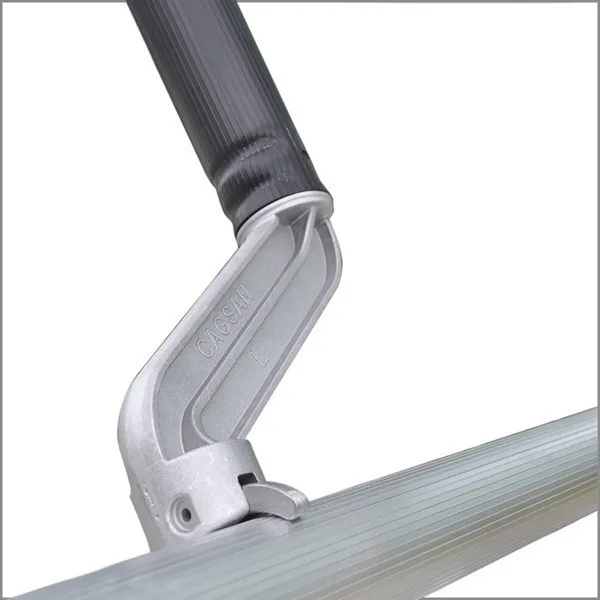

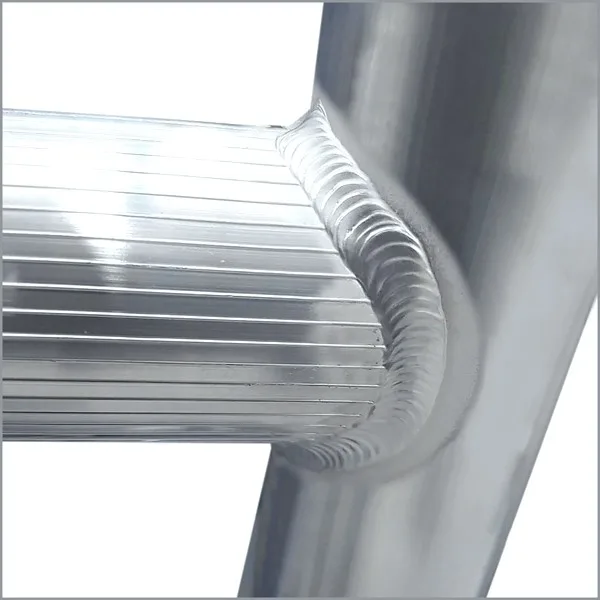

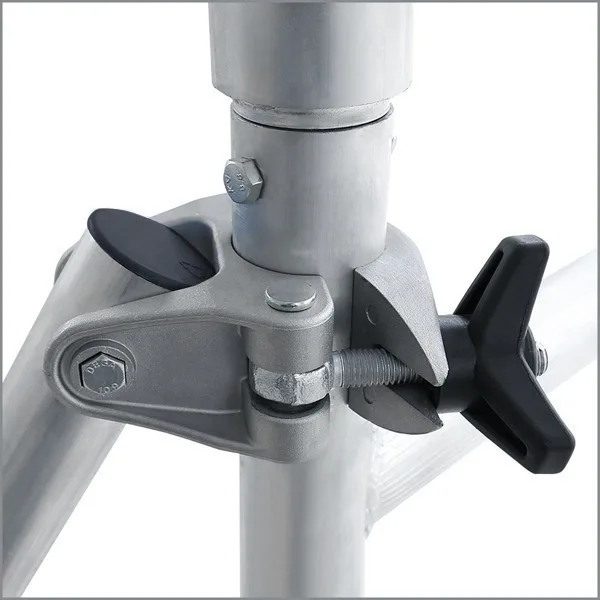

Konstruktive Detailaufnahmen der verbördelten Profilverbindungen, rutschhemmenden Leiterfüße und formschlüssigen Sicherheitsverriegelungen.
Die gewichtsoptimierte Auslegung (98 kg – 171 kg) ermöglicht schnelles, ermüdungsarmes Handling im täglichen Baustellen- und Werkseinsatz.
Prüfen Sie vor dem Aufstieg die lotrechte Ausrichtung per Wasserwaage, betätigen Sie alle vier Rollen-Feststellbremsen und montieren Sie die Teleskop-Ausleger ab den in der Stückliste angegebenen Aufbauhöhen. Verfahren Sie ein Rollgerüst niemals, solange sich Personen oder lose Werkzeuge auf der Plattform befinden.
EN 1004-1 Konformitätsleitfaden lesen →Aluminium- und GFK-Profile benötigen weder Schutzlack noch Rostschutzanstriche. Entfernen Sie nach Baustelleneinsätzen Mörtel-, Fett- oder Staubrückstände und prüfen Sie Scharniere, S-Lock-Klauen, Seilrollen und Gewindespindeln alle 6 Monate. Abgenutzte Leiterfüße oder fehlende Streben können jederzeit einzeln per SPY-Code über unser Ersatzteilzentrum nachbestellt werden.
Kompatible Ersatzteile ansehen →Füllen Sie das Formular aus, um Ihren Anfragekorb, Ihr Zielland bzw. Ihren Zielhafen sowie den betrachteten Produktlink direkt per WhatsApp an unsere Export-Ingenieure zu übermitteln.
